Стационарные комплексы СЦ-45 для производства стеклофибробетона

Растворонасос РНП СФБУМ8-120

Сферы применения пневмонапыляющей станции с перистальтическим насосом РНП СФБУМ8-120:

• напорная транспортировка цементно-песчанных смесей;
• традиционный пневмонабрызг (метод «спрей»);
• напорная транспортировка раствора, насыщенного фиброй (метод «премикс»);
• напыления раствора, насыщенного фиброй (метод «спрей-премикс»);
• напыление стеклофиброгипса (это разновидность стеклофибробетона для внутренней отделки зданий).

Растворонасос РНП120 СФБУМ6 с возможностью модернизации в мобильную станцию

Современная машина, модернизированная в 2020 году по ТУ 28.13.11–001–81567556–2020. Декларация соответствия ЕАЭС: Д-RU.HA66.B.08562/20.

Плавная объёмная подача без пульсации.

Объем бункера 120л.

В донной части бункера установлен пневматический шаровый вибратор фирмы НСТ модель VS-25. Пневмовибратор включается и работает, если нажать и удерживать специальную кнопку на пульте управления. Оператор включает выбратор, чтобы «стрясти» остатки смеси к патрубку бункера.

Для работы пневмовибратора VS-25 требуется сжатый воздух. Расход 500…600 л/мин, при давлении 0,2-0,3 МПа (2-3кг/см2). Учитывая, что вибратор работает 15-20 секунд в течении 10-15 минут, данная опция не оказывает влияния на работу пистолета РПН-5.

На бункер сверху установлено вибросито VC-19k120. Для вибросита используется пневматический шаровый вибратор фирмы НСТ модель VS-19. Вибросито служит для отделения крупных частиц в цементно–песчаном растворе. Управление осуществляется с пульта станции.

Для работы пневмовибратора VS-19 требуется сжатый воздух. Расход 220-250 л/мин, при давлении 0,2-0,4 МПа (2-4кг/см2). Учитывая, что вибратор работает 45-60 секунд (только при загрузке раствора в бункер), данная опция не оказывает влияния на работу пистолета РПН-5.

Внутренний диаметр всех проходных отверстий и трубопроводов станции составляет 32мм.

Преимущества перистальтического насоса НСТ НП32-180:

• Отсутствие механических уплотнений.
• Не требует подготовки к работе (принцип «Plug and Play»).
• Стойкость к агрессивным и абразивным средам. Можно перекачивать составы с любыми добавками.
• Рабочий орган – это специальный резиновый рукав из бутадиенового каучука с толщиной стенки 10мм и длинной 0,85м. Отличается повышенной износостойкостью. Ресурс по бетону 200-225 м3.
• Простая промывка и очистка.
• Минимум времени на техническое обслуживание.
• В 90% случаев ремонт насоса – это замена рабочего органа. Норматив на замену рабочего органа 15 минут. Это очень быстро.
• Допускается длительный сухой ход.
• Позволяет сохранить целостность волокон стеклянной фибры.
• Режим реверса.
• Защищенный привод.
• Работает тихо. Уровень шума не более 30 Дб.

Пневмонапыляющая станция РНП СФБУМ8-120 оснащена частотным преобразователем для управления двигателем. Эта опция позволяет плавно регулировать подачу раствора.

Производительность (базовые заводские настройки) от 0,22 до 0,36 м3/час.
Возможно увеличить подачу (перепрограммировать блок управления двигателем) до 0,54 м3/час.

Напряжение питания 220В. Мощность 1,1кВт.

Габаритные размеры (Длина х Ширина х Высота): 1335 х 800 х 1350мм.

Масса 180кг.

Пневмонапыляющая станция РНП СФБУМ8-120 может быть модернизирована до уровня Мобильный комплекс МК-СФБ НСТ17.

Всё управление станцией осуществляется через специальный электропневмопульт. Также через пульт происходит:

• очистка и осушение воздуха;
• смазка пневмотурбины пистолета;
• смазки рабочего органа насоса.

В пульт управления станции подаётся сжатый воздух от компрессора. Специальными органами управления этот воздух распределяется между всеми потребителями:

• На пистолет РПН-5 (три точки).
• На вибросито.
• На вибратор VS-25 на бункере.

На панель пульта управления выведены различные датчики для контроля работы станции и пистолета. Схема подключения пульта управления к внешним потребителям показана на рисунке:

1. Насос; 2. Пульт управления 3. Рукав Dy-9 4. Рукав Dy-9 5 Рукав Dy-12 6. Рукав Dy-25 7. Хомут винтовой D-8…15 (¾’) 8. Хомут винтовой D-12…28 (1’) 9. Хомут винтовой D-20…35 (1 ½’) 10. Розетка 11. Вибросито 12. Пистолет для нанесения стеклофибробетона 13. Компрессор (в комплект поставки не входит) 14. Рукав Dy-16 (в комплект поставки не входит)

Вместе со станцией РНП СФБУМ8-120 поставляются:

• Рукава по 10м для подачи воздуха на чоппер и смеситель пистолета.
• Рукав 2м для подачи воздуха на вибросито.
• Рукав 12м для подачи раствора в смеситель пистолета
• Смазка силиконовая 1л для рабочего органа перистальтического насоса. Смазка заливается в лубрикатор фирмы Camozzi, установленный в пульте управления. Смазка подаётся в насос при нажатии специальной кнопки на пульте управления.
• Масло для пневмоинструмента 0,25л для пневмотурбины пистолета. Заливается в масленку фирмы Camozzi, установленную в пульте управления. Смазка подаётся в пневмодвигатель автоматически при работе пистолета.

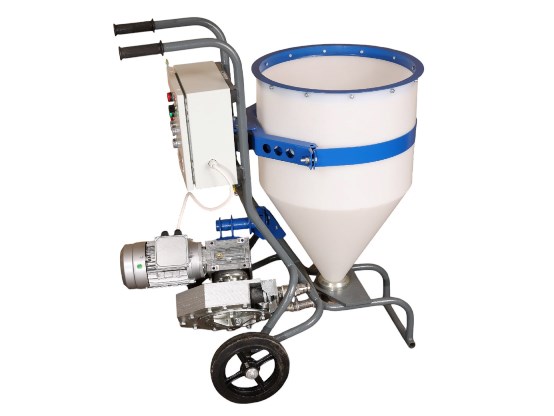

Растворонасос РНП СФБУМ6-80

Растворонасос РНП80 СФБУМ6/РНП120 СФБУМ6  является составной частью комплекса производства изделий из стеклофибробетона, представляет собой перистальтический насос, соединённый с загрузочным бункером на 80 л, обеспечивающий подачу цементно-песчаного раствора с заданной производительностью в узел смешения с фиброй и распыления пистолета для нанесения стеклофибробетона РНП5, либо просто в распылитель.

Оборудование для стеклофибробетона РНП СФБУМ6-80 с перистальтическим насосом
Смонтированный комплекс СЦ-45 на базе  РНП СФБУМ6-80 в полной комплектации

Технические характеристики растворонасосов серии РНП:

№	Наименование показателей	РНП СФБУМ6-80 (объем бункера 80 л)	РНП СФБУМ8-120 (объем бункера 120 л)
1	Привод насоса	Электрический Мотор-редуктор	Электрический Мотор-редуктор
2	Марка мотор-редуктора	Chiaravalli	Chiaravalli
3	Электродвигатель	Chiaravalli CHT80C4B14 1,1кВт,1400об./мин., 380В	Chiaravalli CHT80C4B14 1,1кВт,1400об./мин., 380В
4	Насос	Перистальтический	Перистальтический
5	Производительность насоса:     Максимальная Минимальная	0,48 [м3/час] 0,30[м3/час]	0,48 [м3/час] 0,30[м3/час]
6	Изменение производительности насоса	Плавное, преобразователем частоты	Плавное, преобразователем частоты
7	Объем бункера по загрузке	80 [л]	120 [л]
8	Рабочее давление насоса, не более	0,4…0,7 (4…7) [МПа (кг/см2)]	0,4…0,7 (4…7) [МПа (кг/см2)]
9	Перекачиваемый компонент – цементно-песчаный раствор текучестью, по ГОСТ 5802-86, не менее	8 [см]	8 [см]
10	Напряжение питания	380 [В]	380 [В]
11	Частота тока питающего напряжения	50 [Гц]	50 [Гц]
12	Потребляемая мощность	1,1 [кВА]	1,1 [кВА]
13	Возможность модернизации в мобильную станцию	Нет	Есть
14	Масса (без принадлежностей)	130 [кг]	183 [кг]
15	Габаритные размеры (ДхШхВ)	1125х 560 х 1390 [мм]	1135х940х1350 [мм]

Производство стеклофибробетона на комплексе СЦ-45 с перистальтическим насосом

СФБ-оборудование дополнено пультом управления, состоящим из 2-х частей: в верхней части корпуса пульта расположены элементы управления электрической частью растворонасоса, а в нижней части - элементы управления пневматической частью соответственно.

Общий вид пульта управления растворонасоса для СФБ

Пульт управления с помощью преобразователя частоты обеспечивает плавную регулировку производительности насоса за счёт изменения частоты вращения вала электродвигателя. Пневмопульт предназначен для распределения подаваемого от компрессора (в комплект поставки не входит) воздуха узлам–потребителям, входящим в комплект СФБ-комплекса, с возможностью индивидуальной настройки и контроля давления воздуха для каждого потребителя в отдельности.

Масловлагоотделитель и масленка - обязательное приложение к растворонасосу. Масловлагоотделитель необходим для очистки воздуха, поступающего на привод и в камеру, где рубится волокно. Масленка обеспечивает смазку привода РПН. Т.о. воздух от компрессора сначала разводится на две части. Во-первых, на узел распушения и смешения – его можно не осушать и не очищать, т.к. особых требований к воздуху, смешивающему рубленные отрезки с раствором, а затем распыляющему эту смесь не предъявляется. Во-вторых – на масловлагоотделитель, после которого воздух вновь разбивается на 2 части: первая – на УРР для проталкивания фибры в УРС, а вторая – на масленку и лишь затем на вход пневмопривода.

Если предполагается организовать рабочий участок во влажных условиях (например, города поблизости от морей, океанов и т.д.), необходимо использовать воздухоосушители, поскольку пневматические узлы в условиях «явной» влажности теряют свой ресурс службы.
